Gebogen LED-schermen voor buiten Zijn een populaire oplossing geworden voor het adverteren van bekende bezienswaardigheden. Vergeleken met traditionele platte LED-reclameborden bieden gebogen LED-schermen een flexibelere esthetiek, een bredere kijkhoek en een opvallender uiterlijk. Tegenwoordig begeleidt Sight LED u bij deze schermdetails.

Wat is een gebogen LED-scherm voor buiten?

Een gebogen LED-scherm voor buitengebruik verwijst naar een groot LED-scherm met een niet-vlakke, gebogen vorm. Het is concaaf, convex, cilindrisch of bestaat uit meerdere segmenten. In tegenstelling tot een conventioneel rechthoekig scherm gebruiken ze speciaal ontworpen kasten of modules om binnen een bepaalde straal te buigen.

De gebogen LED-schermen voor buiten van SightLED zijn gemaakt met behulp van meer dan 6500 heldere, IP65 waterdichte en UV-bestendige LED-technologie.

Gebogen schermen bieden verschillende voordelen:

• Bredere kijkdekking
• Betere visuele doorstroming
• Grotere impact
• Flexibele installatie

Soorten gebogen LED-lampen voor buiten Scherm Screens

Gebogen LED-schermen voor buiten kunnen worden gecategoriseerd op basis van installatietype en structurele kromming.

Classificatie op installatietype

• Vaste installatie reclameschermen
• Dit zijn permanente buitendisplays die vaak worden gebruikt op:
• Muren van commerciële gebouwen
• daken
• Straatreclameborden
• Stadionomtrekken
• Vervoersknooppunten

kenmerken:

• Zware stalen constructie
• Waterdichte stroom- en signaalsystemen
• Duurzaamheid op lange termijn
• Onderhoudsplatforms zijn vereist

Aangepaste kromming op basis van architectonische lay-out

Vaste gebogen LED-buitenschermen hebben doorgaans grotere afmetingen en strengere structurele veiligheidseisen, omdat ze 24/7 in bedrijf zijn en bestand moeten zijn tegen langdurige weersinvloeden.

Verhuur / Podium Gebogen LED-schermen

Huurgebogen LED-panelen worden vaak gebruikt voor:

• openluchtconcerten
• Tijdelijke tentoonstellingen
• Rondreizende evenementen
• festivals
• Stadia van sportevenementen

kenmerken:

• Lichtgewicht LED-behuizingen van gegoten aluminium
• Snelvergrendelingsmechanisme voor snelle montage
• Kan binnen (concaaf) of buiten (convex) krommen vormen
• Verstelbare bochthoek, doorgaans ±10° tot ±20° per kast
• In plaats van een vaste stalen constructie maken huurschermen gebruik van truss-systemen, stapelsystemen of hangstangen. De kromming wordt bereikt door de hoeken tussen de kasten te vergrendelen.

Classificatie op basis van kromming/structuurtype

Buitenste gebogen LED-scherm (convex)

Deze schermen puilen uit naar het publiek. Je kunt je voorstellen dat een halve cilinder uit een muur steekt.

Voordelen:

• Sterke visuele impact
• Geschikt voor ronde hoeken of kolomomwikkeling
• Uitstekende kijkhoek vanaf de zijkanten
• Gebruikt in commerciële complexen en reclameborden langs de weg.

Binnengebogen LED-scherm (concaaf)

Concave schermen buigen naar binnen, zoals de binnenkant van een kom. Ze richten de beelden op een centraal publieksgebied.

Voordelen:

• Verbeterde onderdompeling
• Betere focus op het publiek
• Geschikt voor controlecentra, pleinen en podiumachtergronden

Multi-segment gebogen LED-scherm

In plaats van één doorlopende straal bestaat het scherm uit verschillende rechte segmenten die onder hoeken met elkaar zijn verbonden.

Voordelen:

• Lagere productiekosten vergeleken met naadloze kromming
• Gemakkelijker te onderhouden
• Combineert flexibiliteit en modulariteit
• Toepassingen
• gevels van gebouwen
• architectonische integratie

Andere gebogen configuraties zijn onder meer:

• 360° cilindrische LED-schermen
• Elliptische LED-schermen
• Golfvormige LED-schermen
• S-bochten en artistieke LED-gevels

Hoe ontwerp je de stalen constructie voor gebogen LED-schermen voor buiten?

Als de ledmodules het 'gezicht' van het scherm vormen, vormt de stalen structuur de ruggengraat. Houd rekening met vier belangrijke punten: ze moeten het gewicht van het scherm ondersteunen,

• behoudt een nauwkeurige kromming,
• beschermt tegen weersinvloeden,
• zorgt voor veiligheid.

Laten we de belangrijkste technische principes eens nader bekijken.

Belastingberekeningen:

Gebogen buitenschermen krijgen te maken met een stortvloed aan krachten. Uw stalen constructie moet die allemaal aankunnen.

Dode last (permanent gewicht)

Dit is het gewicht van het scherm en al zijn componenten: led-behuizingen/-modules, kabels, voedingen en de stalen constructie zelf. Bereken dit aan de hand van de daadwerkelijke productspecificaties. De led-behuizing weegt 25-35 kg/m³ en de staaldichtheid is ≈7850 kg/m³ voor structura staal.

Wind Load

Buitenschermen werken als gigantische zeilen, vangen wind en creëren een enorme druk. Houd geen rekening met windbelasting, want uw scherm kan tijdens een storm omvallen. Zo berekent u het (vereenvoudigd voor praktisch gebruik):

 Windbelasting (W) = Snelheid Druk (qₓ) × Drukcoëfficiënt (Cₚ) × Geprojecteerd oppervlak (A)

• – qₓ: Snelheidsdruk op de hoogte van het scherm
• – Cₚ: Drukcoëfficiënt (gebogen schermen versterken de windkracht: tel 20% op voor convex, 10% voor concaaf).
• – A: Het geprojecteerde oppervlak van het scherm (breedte × hoogte).

Beste technische praktijk:

• U kunt een veiligheidsfactor van minimaal 1.5× de berekende windbelasting hanteren.
• Voor kustgebieden of gebieden die gevoelig zijn voor tyfoons (windsnelheden ≥45 m/s), verhoogt u dit naar 2.0×.

Seismische belasting

Hoewel ze op de meeste plaatsen minder kritisch zijn dan wind, kunnen seismische krachten in aardbevingsgebieden niet worden genegeerd. U kunt de lokale bouwvoorschriften volgen voor equivalente statische seismische belastingberekeningen, met een seismische belangfactor van 1.0–1.5.

Levende belasting

Dit omvat het gewicht van technici tijdens onderhoud, sneeuw of puin. Houd rekening met een belasting van minimaal 2.5 kN/m² om de veiligheid tijdens het onderhoud te garanderen.

Precisie van de kromming:

Het grootste visuele nadeel van een gebogen LED-scherm is een onregelmatige kromming. De openingen tussen de modules, zichtbare "stappen" in de boog of een vervormd beeld. Om dit te voorkomen, moet uw staalconstructie een precieze kromming behouden met minimale afwijkingen.

Belangrijke krommingsmetrieken om te berekenen

Bepaal eerst de straal (R): de afstand van het middelpunt van de denkbeeldige cirkel die de curve volgt tot het oppervlak van het scherm.

Voor een eenvoudige boog gebruikt u deze formule:

    R = W / [2 × sin(θ/2)]

    Waar:

    – W = Koordebreedte (rechtelijnige afstand tussen de twee eindpunten van de boog)

    – θ = Centrale hoek (de hoek in het middelpunt van de cirkel tussen de twee eindpunten)

Voor schermen met meerdere segmenten (polygonale curven) berekent u de straal voor elk segment afzonderlijk:

    Rᵢ = Lᵢ / [2 × zonde(αᵢ/2)]

    Waar:

    – Lᵢ = Breedte van één segment

    – αᵢ = Buighoek per segment

Tolerantievereisten

Om het scherm er naadloos uit te laten zien:

•     – Afwijking van de straal: ≤ ±2–3% (bijv. een straal van 10 m mag niet meer dan 0.3 m afwijken).
•     – Uitlijning van de kast: ≤ 1.5 mm ruimte tussen aangrenzende kasten.
•     – Oppervlaktevlakheid: ≤ 2 mm afwijking per rij modules.
•     Als er meer dan dit gebeurt, zullen kijkers hiaten of vervormingen opmerken.

Hoe u precisie kunt garanderen?

Gebruik tijdens de productie krommingssjablonen op ware grootte om elke stalen boog te testen. Bouw een kleine mock-up van het scherm en het stalen frame vóór de volledige installatie. Zo kunt u krommingsproblemen vroegtijdig opsporen. Voor grote projecten kunt u 3D-laserscanning gebruiken om te controleren of het bewerkte staal exact overeenkomt met uw CAD-model.

Structurele veiligheid:

Een stalen constructie draait niet alleen om het dragen van gewicht. Ze moet ook eenvoudig te onderhouden zijn, water buiten houden en oververhitting voorkomen.

Onderhoudstoegang

Technici moeten bij het scherm kunnen om modules te vervangen of problemen op te lossen.

•  – Onderhoud aan de achterzijde: Loopbruggen of platforms met een breedte van minimaal 600 mm
• – Onderhoud aan de voorzijde: toegankelijke bevestigingspunten voor het verwijderen van de module zonder gereedschap.
• – Veiligheidsvoorzieningen: Antisliproosters op looppaden, bevestigingspunten voor harnassen om de 2 meter.

Waterdichting en drainage

Water is de vijand van buitenelektronica. Uw staalconstructie moet het volgende bevatten:

•     – Regenschermen bovenaan het scherm om water af te voeren.
•     – Afvoerbuizen of druiplijsten om water weg te leiden van de kasten.
•     – Roestwerende coatings en waterdichte afdichtingsmiddelen op alle voegen.
•     – Een helling van 1–2% op het ‘dak’ van de constructie om te voorkomen dat er water blijft staan.

Ventilatie en warmteafvoer

• LED-schermen voor buiten genereren warmte.
• – Laat 150–200 mm luchtstroomruimte achter de kasten vrij.
•  – Gebruik gaas of lamellen in het frame om de luchtcirculatie te bevorderen.
•  Vermijd afgesloten zakken die warmte vasthouden.

Bliksembeveiliging

Een directe blikseminslag kan de elektronica in het scherm verwoesten.

•  – Bliksemafleiders gemonteerd boven het hoogste punt van het scherm.
• – Een aardingsrooster (aardingsweerstand ≤ 10 ohm) om bliksem veilig naar de aarde te leiden.
•  – Overspanningsbeveiligingen (SPD's) op elke stroomtak om spanningspieken te blokkeren.

Hoe werkt het? Kieste de juiste staalmaterialen ?

Niet al het staal is hetzelfde. Gebogen LED-constructies voor buiten vereisen materialen die een evenwicht vinden tussen sterkte, gewicht en corrosiebestendigheid. Dit zijn de materialen die u moet gebruiken:

Kernmaterialen

• – Vierkante stalen buizen: het werkpaard van de constructie. U kunt kiezen uit staal van klasse Q235 of Q355. Ze bieden uitstekende buigweerstand en lasbaarheid, en ze zijn lichter dan massief staal. Gebruik deze voor het hoofdframe en de steunribben.
• – Hoekstaal: L-vormig staal, gebruikt voor wapening en het verbinden van balken. Het biedt stabiliteit tegen zijwaartse krachten, zoals wind die zijwaarts duwt.
• – Stalen platen: Dikke platen (3-10 mm) voor basisplaten, montagebeugels en gebogen achterpanelen. Lasergesneden platen zorgen voor precisie bij gebogen oppervlakken.
• – Thermisch verzinkt staal: Thermisch verzinken bedekt staal met een zinklaag (80-120 µm dik) die 20-30 jaar roestbestendig is. Voor extra bescherming in ruwe kustgebieden kunt u een polyurethaan toplaag aanbrengen.

Verbindingen: lassen en bouten

Een sterke structuur is zo goed als de verbindingen. Zo krijg je ze goed:

Lasvereisten

• – Gebruik volledige penetratielassen voor hoofdliggers
•   – Gebruik hoeklassen voor secundaire frames (minimale dikte: 6–8 mm, afhankelijk van de belasting).
•  – Controleer kritische lassen met ultrasoon onderzoek op scheuren of zwakke plekken.

Geschroefde verbindingen

• – Gebruik bouten met een hoge sterkte, klasse 8.8 of 10.9, voor dragende verbindingen.
•  – Bouten voorspannen tot minimaal 0.7× de minimale treksterkte.
•  – Gebruik roestvrijstalen ringen om corrosie tussen de bouten en het staal te voorkomen.

Stapsgewijze installatiehandleiding voor gebogen LED-stalen buitenconstructies

Zelfs het beste ontwerp mislukt bij een slordige installatie. Volg dit stapsgewijze proces om precisie en veiligheid te garanderen:

Stap 1: Onderzoek en uitlijning ter plaatse

Voordat u een enkele stalen balk optilt:

• – Gebruik een totaalstation of 3D-laserscanner om de installatielocatie in kaart te brengen
•  – Vergelijk de werkelijke metingen met uw CAD/BIM-model.
•  – Pas uw ontwerp aan om eventuele afwijkingen ter plaatse te compenseren voordat de productie begint.
• Streef naar een maximale afwijking van ≤5 mm. Als de afwijking groter is, klopt de kromming niet meer.

Stap 2: Installeer het hoofdondersteuningsframe

Begin met de verticale kolommen en de belangrijkste horizontale balken. Dit is het 'skelet' van de constructie.

•     – Controleer de verticale uitlijning met een laserwaterpas: tolerantie ≤ 1/1000 van de kolomhoogte
•     – treksterkte ≥10 kN per bout of betonnen fundering.

Stap 3: Gebogen ribben of boogbalken monteren

• – Gebruik de sjablonen op ware grootte die u eerder hebt gemaakt om de kromming van elke rib te verifiëren;
• -boogafwijking ≤3mm per meter.
• – Las of bout ribben aan het hoofdframe
• - het continu controleren van de kromming met een lasergeleider.
• – Zorg ervoor dat alle ribben dezelfde straal volgen;
• – Cumulatieve afwijkingen verstoren de visuele doorstroming op het scherm.

Stap 4: LED-kasten installeren

•     – Begin met centrale referentiekasten: monteer de kast eerst op het middelpunt van de boog. Dit fungeert als ankerpunt voor symmetrie.
•     – Breid symmetrisch naar buiten uit: plaats de kasten links en rechts van het midden en pas de uitlijning van elke kast aan.
•     – Gebruik fijnafstelbeugels: hiermee kunt u elke kast ±2–3 mm in alle richtingen aanpassen om kleine kieren te dichten.
•     – Controleer de naden: zorg voor horizontale en verticale openingen ≤ 0.5–1.0 mm tussen de kasten. Gebruik een voelermaat om dit te controleren.

Stap 5: Laatste veiligheidscontroles

Voordat u het scherm inschakelt:

•     – Controleer het aanhaalmoment van de bouten om er zeker van te zijn dat er geen losse verbindingen zitten.
•     – Controleer de lassen op scheuren of defecten.
•     – Controleer de aarding (gebruik een multimeter om de weerstand ≤10 ohm te controleren).
•     – Test de afwatering door water op de bovenkant van de constructie te spuiten. Zorg ervoor dat het water wegstroomt van de kasten.
•     – Voer een belastingstest uit: voeg bij grote constructies tijdelijke gewichten toe om wind- of onderhoudsbelastingen te simuleren en controleer op doorbuiging (maximale doorbuiging ≤ L/250, waarbij L de lengte van de balk is).

6. Eindinspectie en kalibratie

Je bent bijna klaar, maar sla deze stap niet over.

•     – Structurele testen: controleer het boutkoppel, de las kwaliteit, de doorbuiging van het frame en de dikte van de corrosielaag.
•     – LED-schermkalibratie: controleer de vlakheid van de module met een laserwaterpas, valideer de krommingsconsistentie en voer een witbalanstest uit om er zeker van te zijn dat er geen visuele gaten zijn.
•     – Weerbestendigheidstest: gebruik een waterslang om hevige regenval te simuleren; controleer op lekkages achter de kasten.
• – Test bliksembeveiliging: controleer of de overspanningsbeveiligingen correct zijn geïnstalleerd en of de aarding goed vastzit.

Voorbeeld uit een echt geval: 23.552 m × 8.192 m gebogen LED-schermproject voor buiten

Hieronder ziet u een echt technisch voorbeeld van een gebogen LED-scherm voor buiten:

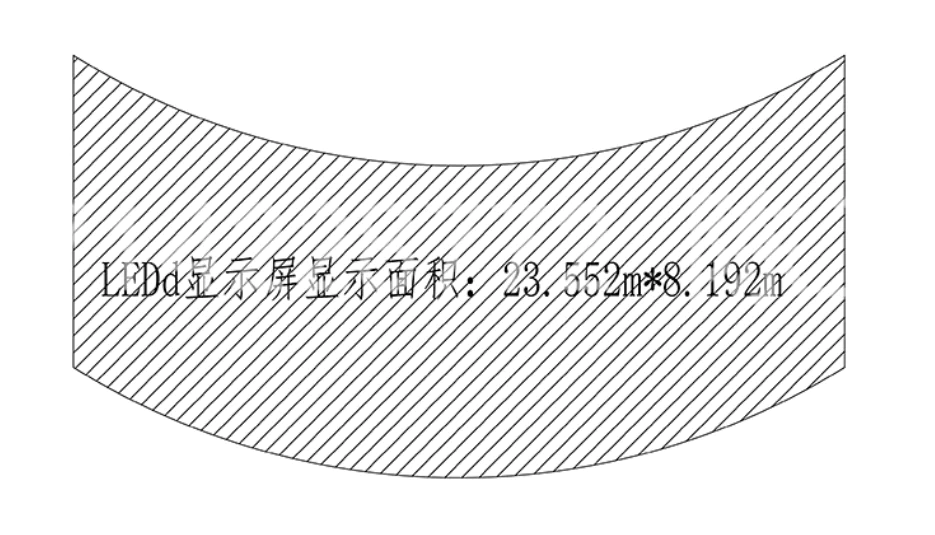

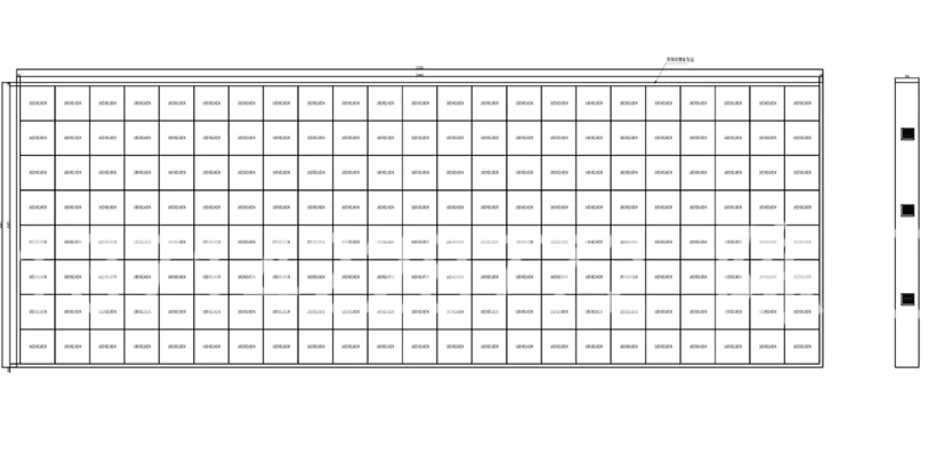

• Weergaveformaat: 23.552 m × 8.192 m
• Randmaat: 200 mm aan alle zijden → Totale omlijsting: 23.752 m × 8.392 m
• Kromming: 81° gebogen oppervlak over de volledige breedte

Installatiestructuur:

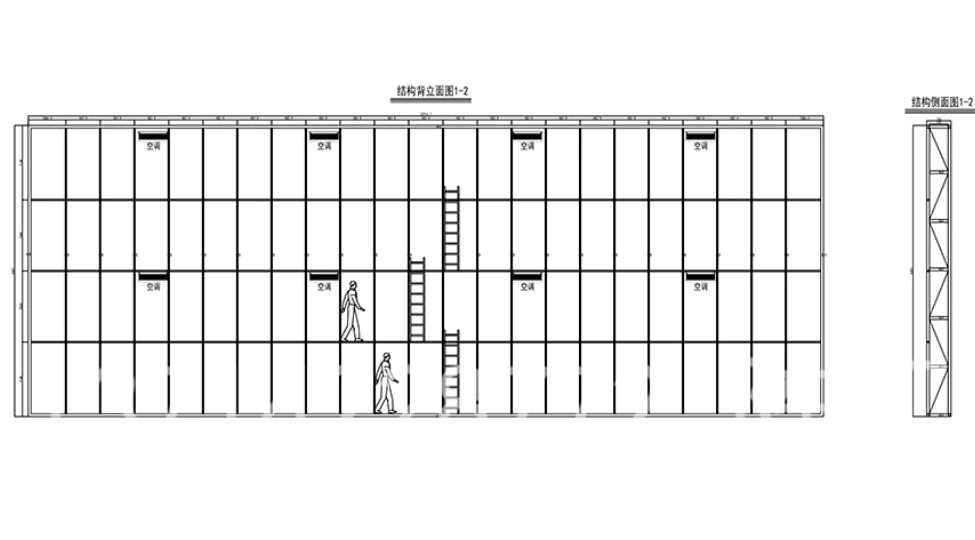

• LED-kastachterkant: vierkante buizen van 40 × 40 mm
• Onderhoudsloopbruggen: vierkante buizen van 40 × 20 mm
• Omtrekframe: stalen buizen van 80 × 80 mm
• Hoofdstructuurframe: rechthoekige buizen van 80 × 40 mm
• Onderhoudstoegang:
• Vierlaagse onderhoudskanalen aan de achterzijde voor stroom, bekabeling en moduleservice

Belangrijkste technische kenmerken:

• CNC-gemaakte gebogen ribben voor een nauwkeurige 81°-boog
• Meerlaags ondersteuningsframe ontworpen voor windbelasting buitenshuis
• Gemakkelijk toegankelijke loopbruggen voor veilig onderhoud op de lange termijn
• Strakke kastuitlijning om een ​​vloeiende kromming te behouden

Overzicht:

Het ontwerpen en installeren van een gebogen LED-scherm voor buiten en de bijbehorende stalen constructie gaat verder dan alleen het buigen van een scherm. Als professionele fabrikant van LED-schermen kan ik u desgewenst ook helpen.
